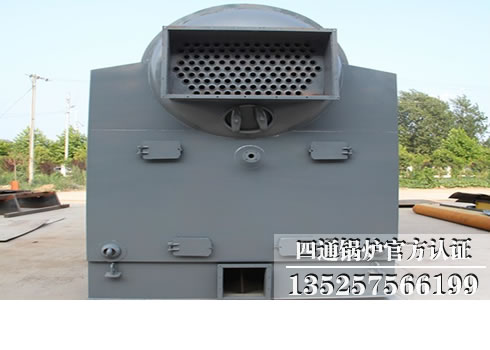

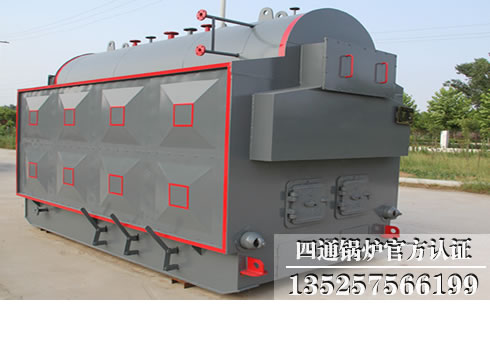

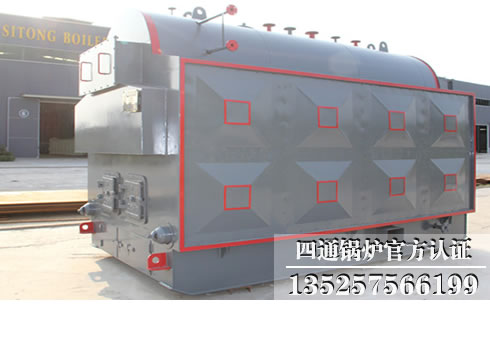

DZH臥式生物質蒸汽鍋爐

規格型號：1——4噸
熱效率：85%
適用燃料：生物質顆粒、木塊、秸稈
應用范圍：醫藥、化工、輕工、紡織、建材、養殖、食品飲料、塑料泡沫、印刷洗滌、橡膠加工、造紙、木材加工、賓館，酒店、制衣等。

產品簡介：DZH生物質臥式蒸汽鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型活動爐排、人工加料，配有鼓風機、引風機進行機械通風，

24小時服務熱線：13525756619

獲取優惠報價

在線咨詢?cè)O(shè)備

產品介紹 性能優勢技術參數四通實力

產品介紹

DZH生物質臥式蒸汽鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型活動爐排、人工加料，配有鼓風機、引風機進行機械通風。該爐前后拱采用新型的節能技術爐拱。燃料撒落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省煤器，然后由引風機抽引通過煙道至煙囪排向大氣。

性能優勢

1、鍋爐型式為臥式快裝鍋爐、工質自然循環。

該鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對流管束。

2、設計性能：

該鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成，鍋筒采用鍋爐專用鋼板制成。左右集箱采用無縫鋼管制成。

3、鍋爐爐拱采用耐火混凝土搗制而成。后拱低而長，因此燃燒，兩翼煙道和側墻磚采用耐火材料燒結磚。鍋爐前墻、后墻采用通用耐火磚。

4、爐排配風合理，燃燒室較大，煤種適用性強。適應各類煙煤或無煙煤、混合煤。燃燒充分。由于高溫?zé)煔馐紫冗M(jìn)入沉降室，再由兩側進入兩翼煙道、前煙箱，因而消煙除塵效果。

5、水循環簡單，受壓部件結構合理，在保證水質的情下，完全可以安全運行。

6、燃燒設備為快裝爐排，燃燒設備在廠內制造安裝完畢，運輸至工地后直接安裝在地基上即可。具有結構合理、緊湊，鋼材耗量低，使鍋爐性能、重量、結構尺寸與國內同容量產品相比具有明顯。

7、節能環保：采用氣化燃燒技術，設置了氣化旋轉燃燒室，內置旋流二次配風，使燃料燃燒更加充分。

8、并采用高效傳熱元件-螺紋煙管，配以合理的煙氣流速，使鍋爐熱效率更高。熱效率高達85%以上。

9、鍋爐采用推廣的綠色可再生生物質木質顆粒燃料，CO2達到零排放，煙塵排放濃度小于50mg/m3，煙氣度黑小于林格曼I級，各項指標均達到地區環保標準。

10、運行費用低：由于鍋爐本身所使用的燃料木質生物質顆粒是屬于支持推廣的新型環保燃料，是一種可再生資源。具有熱值高，成本低，來源廣泛的特點。其運行成本僅是電鍋爐的四分之一，燃油（氣）鍋爐的二分之一以下。

11、自動化程度高：數字集成控制器，可按用戶設定自動控制器燃燒工況，操作簡單方便，自動點火，自動上料，自動清灰，燃?xì)忮仩t操作同等方便。

12、安全：采用高標準，高質量的輔機，附件和自動控制設備，保證鍋爐安全、穩定運行。

13、外觀新穎：鍋爐設計美觀大方。

技術參數

DZH系列生物質手燒蒸汽鍋爐

項目/型號		DZH0.5-0.7-T/DZH0.5-1.0-T	DZH1-0.7-T/DZH1-1.0-T/DZH1-1.25-T	DZH2-0.7-T/DZH2-1.0-T/DZH2-1.25-T	DZH4-1.25-T/DZH4-1.6-T
額定蒸發量/（t/h）		0.5	1	2	4
額定蒸汽壓力/（MPa）		0.7/1.0	0.7/1.0/1.25	0.7/1.0/1.25	1.25/1.6
額定蒸汽溫度/（℃）		170/184	170/184/194	170/184/194	194/204
額定給水溫度/（℃）		20	20	20	20
受熱面積/（㎡）	本體	21.31	33	50.8	71.5
受熱面積/（㎡）	省煤器	8.28	11	28.5	5.3
爐排有效面積（㎡）		1.25	2.1	3.36	5.2
燃料種類		生物質顆粒、木塊、秸稈	生物質顆粒、木塊、秸稈	生物質顆粒、木塊、秸稈	生物質顆粒、木塊、秸稈
鍋爐燃料消耗量（Kg/h）		90	150	300	600
排煙溫度（℃）		120	120	120	125
鍋爐熱效率（%）		85%	85%	85%	85%
運輸件重量（T）		9.5	14	16	23
運輸件尺寸/長寬高		3628×2000×2650	4500×2200×2950	4900×2200×3300	5900×2400×3400
